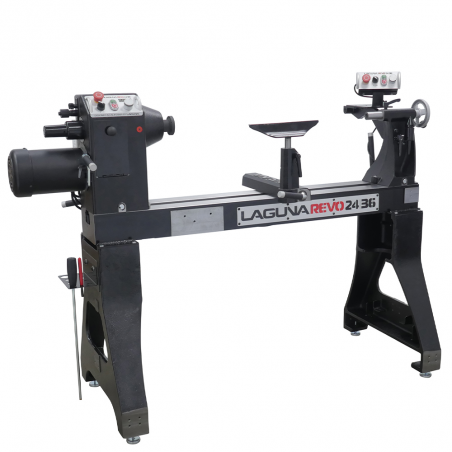

IGM LAGUNA Revo 2436 Sústruh na drevo

• Plne liatinová konštrukcia vretenníka a podstavca zaručuje pokojný chod.
• O 80 % masívnejší podstavec oproti modelu REVO 1836 pre sústruženie extra veľkých kusov.
• Masívne oceľové vybrúsené lôžko so širokým vedením.
• Dva ovládacie panely, druhý je možné namontovať do dvoch polôh na pravej strane sústruhu.
• Ovládací panel na pravej strane zaisťuje plný komfort, zapnutie/vypnutie aj zmenu otáčok.
• Liatinová podpierka s jednoduchým ovládaním.
• Výkonný indukčný motor s frekvenčným meničom VFD pre veľký krútiaci moment.
• Digitálny ukazovateľ otáčok od 50 do 3500 ot./min. v dvoch stupňoch.
• Indexácia vretena po 14, 36 a 48 bodoch.
• Vďaka odkladacej poličke na nástroje máte kľúče a tŕne poruke.
• Vysúvanie hrotu liatinového koníka so stupnicou vyrobenou laserom.
• Výškovo nastaviteľné nôžky pre pohodlné vyrovnanie stroja.
• Uzamknutie vretena jednoduchým stlačením tlačidla.
• Vyrážač unášacieho tŕňa s mosadznou špičkou, ktorá nepoškodí unášací tŕň.
• Je možné dovybaviť mobilným teleskopickým podstavcom pre presun po dielni.

Sústruh Laguna REVO 2436 poskytuje rovnaký komfort ako model REVO 1836, má však o 80 % masívnejší podstavec, ktorý zaisťuje pokojný chod bez vibrácií aj pri sústružení extra veľkých a ťažkých dielcov.

Charakteristickým znakom sústruhov Laguna REVO je ovládací panel z eloxovaného hliníka s duralovým dizajnovým voličom otáčok. Ovládací panel má namodro podsvietený ukazovateľ zvolených otáčok frekvenčného meniča s krásnym dizajnovým ovládačom, čo signalizuje, že nejde o obyčajný sústruh.

Ako jediný sústruh na svete je vybavený dvomi ovládacími panelmi. Jeden je umiestnený štandardne vo vretenníku a druhý je možné namontovať do dvoch polôh na pravej strane sústruhu, buď hore na koník, alebo pod lôžko na pravom konci. Ovládací panel na pravej strane umožňuje nielen sústruh zapnúť a vypnúť, ale umožní vám plný ovládací komfort, teda aj zmenu rýchlosti otáčania a prepnutie smeru otáčok.

Vylepšenia sa dočkalo aj predné ložisko vretenníka, ktoré zvládne až o 30% vyššiu záťaž než štandardné ložiská.

Stabilita, kvalita a vysoká tuhosť je veľkou prednosťou tohto stroja. Preto je určený pre skutočných špecialistov a profesionálov v menších a stredných dielňach.

Masívne lôžko sústruhu, široké úctyhodných 208 mm, je vyrobené z kvalitnej ocele a je presne vybrúsené, čo zaisťuje hladký posun vretenníka, koníka aj podpierky. Vreteno je poháňané výkonným 2,2 kW indukčným motorom s variabilným frekvenčným meničom VFD, takže aj pri nízkych otáčkach získate neuveriteľne veľký krútiaci moment. Otáčky sa ovládajú plynule otočným duralovým ovládačom a zmena medzi dvoma stupňami otáčok je riešená jednoduchým pákovým mechanizmom.

Vreteník, koník a nohy sústruhu sú vyrobené z liatiny, ktorá zaisťuje minimálne vibrácie a vysoký komfort pri sústružení veľkých dielcov. Aretácie koníka a vretenníka sú umiestnené na zadnej strane a neprekážajú tak pri práci, pritom sú ľahko dostupné. Ergonomicky tvarované rukoväte používajú aretáciu pomocou excentra, čo zaisťuje veľmi pevné uchytenie.

Stroj je dodávaný čiastočne rozložený v prepravnej debni. Orientačná doba zostavenia je cca 1 hodina.

Pozn.: Vzdialenosť medzi stredmi sa môže meniť podľa použitých doplnkov a príslušenstva.

• Typ: REVO 2436
• Odporúčané použitie: Profesionálna výroba
• Výkon (230 V): 2,2 kW
• Odporúčaný istič: 16A
• Variabilný frekvenčný menič VFD: Delta S1
• Otáčky: 50-3500 ot./min.
• Max. točný priemer nad ložom: 609 mm
• Osová vzdialenosť: 965 mm
• Závit vretena: M33 x 3,5 mm
• Kužeľ vretenníka / koníka: MK2 / MK2
• Otvor vretenníka / koníka: 17 / 17 mm
• Vysunutie z koníka: 114 mm
• Priemer stopky opierky: 25,4 mm (1")
• Dĺžka x šírka x výška: 1524 x 660 x 1327 mm
• Hmotnosť: 242 kg
• Hmotnosť vrátane balenia: 255 kg
• Rozmery balenia: 690 mm x 650 mm x 1550 mm

Súčasť balenia:
• Podstavec
• Unášací hrot
• Centrovací tŕň
• Lícna doska
• Druhý ovládací panel
• Oceľový držiak ovládacieho panelu
• Opierka dlát
• Ramená pre osvetlenie
• Vyrážač tŕňa s mosadznou špičkou
• Kľúč pre aretáciu vretena
