Jednoducho a rýchlo vyrobíte elegantné spoje. Vhodné pre všetky typy horných frézok.
• Podľa veľkosti prípravku
• Pevné oceľové telo
• Presná šablóna rezaná laserom z 4 mm pozinkovaného oceľového plechu
• Masívne držiaky šablóny
• Posuvné dorazy pre jednoduché umiestnenie dielca vzhľadom k šablóne
• Robustné oceľové prítlaky
• Jednoduché nastavenie a používanie
• Šablóny pre minirybinu, čepový spoj a otvorenú rybinu sú k dispozícii ako príslušenstvo
• Špeciálne úchytné otvory pre umiestnenie dorazov na šablóne

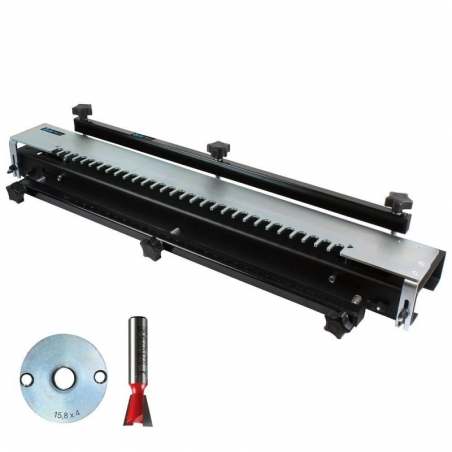

IGM cinkovací prípravok je určený pre výrobu polokrytých rybinových spojov pomocou ručnej frézky a stopkovej frézy.
Polokryté rybinové spoje sa najčastejšie používajú na zásuvkách z masívneho dreva. Vďaka voliteľným šablónam je možné prípravok rozšíriť pre výrobu rôznych typov spojov ako sú čapové spoje, otvorené rybinové spoje, ktoré využijete pre výrobu nábytku z masívneho dreva, šperkovníc alebo pracovných bední z masívneho dreva. Robustné prítlaky bezpečne upnú aj väčšie dielce. Jednoducho upevníte obrobok na telo prípravku, upnete zvolenú šablónu, nastavíte hĺbku frézovania a pomocou kopírovacieho krúžku upnutého do ručnej frézky vyfrézujete zvolený spoj. Cinkovací prípravok je vyrobený v Českej republike.
Parametre:
• Priemer kopírovacieho krúžku: 15,8 x 4 mm
• Max. priemer základne frézky: 180 mm
• Veľkosť spoja: 12,7 mm 14°
• Hrúbka obrobku: 11 - 25 mm
• Šírka obrobku: 610 mm
Súčasť balenia:
• Kompletné cinkovacie zariadenie
• 12,7 mm šablónu pre polokrytý rybinový spoj
• Kopírovací krúžok D15,8 4mm
• HM Rybinovú frézu D12,7 x 12,7/14° stopka 8 mm
• Jasný a prehľadný návod k obsluhe
Do niektorých typov horných frézok nie je možné priamo upnúť IGM kopírovací krúžok. Pomocou priehľadnej redukčnej dosky FRB170, ktorú pripevníte na základňu Vašej hornej frézky, presne vycentrujete a upnete IGM kopírovacie krúžky. Kód FRB170.
